Шум винтового компрессора: нормы и как снизить
Уровень шума винтового компрессора в рабочем режиме обычно составляет 65–80 дБ(А): малые установки на 7,5–15 кВт держатся около 65–70 дБ(А), модели на 37–90 кВт без дополнительной шумоизоляции выходят к 75–80 дБ(А) на расстоянии одного метра. Эти значения сопоставимы с предельно допустимым уровнем 80 дБ(А) на постоянном рабочем месте по ГОСТ 12.1.003 и СН 2.2.4/2.1.8.562, поэтому шум компрессорной нельзя оставлять без расчёта.
Винтовые машины тише поршневых за счёт непрерывного, а не пульсирующего сжатия, но их звук всё равно требует контроля: при размещении нескольких агрегатов в одном помещении уровни складываются, а сам цех у работающей машины легко выходит за 85–90 дБ(А). Ниже разберём действующие нормы, природу децибела и конкретные меры снижения шума на примере оборудования HAAIR.
Кратко: главное
- Типовой диапазон. Уровень шума винтового компрессора в кожухе чаще всего лежит в пределах 65–80 дБ(А) на расстоянии 1 м; точное значение указывается в паспорте модели.
- Норма 80 дБ(А). Предельно допустимый уровень звука на постоянном рабочем месте — 80 дБ(А) по ГОСТ 12.1.003 и СН 2.2.4/2.1.8.562; для отдельных помещений действуют более жёсткие требования.
- Децибелы логарифмичны. Рост на 3 дБ(А) означает удвоение звуковой энергии, поэтому два одинаковых компрессора рядом дают примерно +3 дБ(А) к одному.
- Размещение решает. Вынос установки в отдельное помещение или за стену снижает шум на рабочих местах сильнее, чем любые накладные меры.
- Меры суммируются. Виброопоры, кожух, шумопоглощение и грамотная компоновка вместе дают снижение на 15–25 дБ(А).
Какой уровень шума винтового компрессора считается типичным
Винтовой компрессор тише поршневого, потому что сжатие в нём непрерывное, без ударных пульсаций. Современная установка в звукоизолирующем кожухе на расстоянии одного метра выдаёт от 62 до 80 дБ(А) в зависимости от мощности и частоты вращения. Машина на 7,5–11 кВт обычно укладывается в 65–70 дБ(А), на 22–37 кВт — в 70–75 дБ(А), а крупные агрегаты на 75–110 кВт без дополнительных мер приближаются к 78–82 дБ(А).
Важно различать уровень звукового давления (то, что слышит человек на конкретном расстоянии) и уровень звуковой мощности самого источника. В паспортах оборудования HAAIR приводят, как правило, давление в дБ(А) на 1 м в свободном поле. В реальном помещении звук отражается от стен и пола, поэтому фактический уровень у работающей машины оказывается на 3–6 дБ(А) выше паспортного. Это нужно закладывать в расчёт ещё на стадии проекта компрессорной.
Нормы шума на рабочем месте: ГОСТ 12.1.003 и СанПиН
Базовое требование сформулировано прямо: предельно допустимый уровень звука для широкополосного постоянного шума на постоянном рабочем месте составляет 80 дБ(А). Этот порог задают ГОСТ 12.1.003 «Шум. Общие требования безопасности» и санитарные нормы СН 2.2.4/2.1.8.562-96, а актуальные гигиенические нормативы повторяют его в СанПиН 1.2.3685-21.
Норматив зависит от характера труда. Для помещений, где ведётся точная или умственная работа, требования жёстче — 50–60 дБ(А), а 80 дБ(А) относятся именно к производственным участкам. При превышении 80 дБ(А) работодатель обязан обеспечивать средства индивидуальной защиты слуха, а при уровнях выше 85 дБ(А) проводить дополнительные организационные мероприятия. Поэтому ещё до закупки винтового компрессора стоит сопоставить его паспортный уровень с нормой именно для вашего типа помещения.
| Источник / ситуация | Типичный уровень, дБ(А) | Соотношение с нормой 80 дБ(А) |
|---|---|---|
| Тихий офис, фоновый шум | 40–45 | значительно ниже |
| Обычный разговор на 1 м | 55–65 | ниже нормы |
| Винтовой компрессор 7,5–15 кВт в кожухе | 65–70 | в пределах нормы |
| Винтовой компрессор 37–90 кВт в кожухе | 72–80 | на границе нормы |
| Цех у работающей машины без мер | 85–90 | превышение |
| Поршневой компрессор без кожуха | 90–100 | значительное превышение |
Почему децибелы складываются не так, как кажется
Децибел — логарифмическая величина, и арифметика здесь нелинейна. Удвоение звуковой энергии добавляет всего 3 дБ(А), а не 100 %. Это значит, что два одинаковых компрессора на 75 дБ(А), работающих рядом, дают суммарно около 78 дБ(А), а не 150. Три таких машины — примерно 80 дБ(А), четыре — около 81 дБ(А).
Обратная сторона того же закона работает на нас при снижении шума. Чтобы человек воспринял звук вдвое тише, уровень нужно уменьшить примерно на 10 дБ(А) — это ощутимая, но достижимая величина при комплексных мерах. А вот разница в 1–2 дБ(А) на слух почти не различима, поэтому гнаться за каждым децибелом в характеристиках без учёта компоновки бессмысленно. Решает не паспортная цифра одной машины, а итоговый уровень на рабочем месте после установки всего парка оборудования.
Как снизить шум компрессора: размещение и виброизоляция
Самый эффективный приём — убрать источник от людей. Вынос винтового компрессора в отдельное помещение или пристройку с капитальной стеной снижает уровень на рабочих местах на 15–25 дБ(А), что недостижимо никакими накладными средствами. Если отдельного помещения нет, машину размещают в дальнем от рабочих зон углу цеха, разворачивают всасывающим патрубком в сторону стены и оставляют вокруг технологический зазор для обслуживания и отвода тепла.
Вторая по значимости мера — борьба со структурным шумом. Корпус компрессора передаёт вибрацию на фундамент, а тот переизлучает её как воздушный звук по всему зданию. Установка агрегата на виброопоры или резинометаллические амортизаторы разрывает этот путь и убирает 3–8 дБ(А) низкочастотного гула. Жёсткие трубопроводы тоже проводят вибрацию, поэтому подключение через гибкие вставки (компенсаторы) обязательно. Эти меры дёшевы и дают эффект сразу.
Шумоизоляция компрессорной: кожух, поглощение, выхлоп
Когда вынести машину некуда, снижают шум на пути его распространения. Звукоизолирующий кожух самой установки — первый рубеж: качественный капот добавляет 10–20 дБ(А) изоляции по сравнению с открытой рамой. Все агрегаты HAAIR в базовом исполнении уже идут в кожухе, поэтому не стоит снимать его панели для удобства обслуживания.

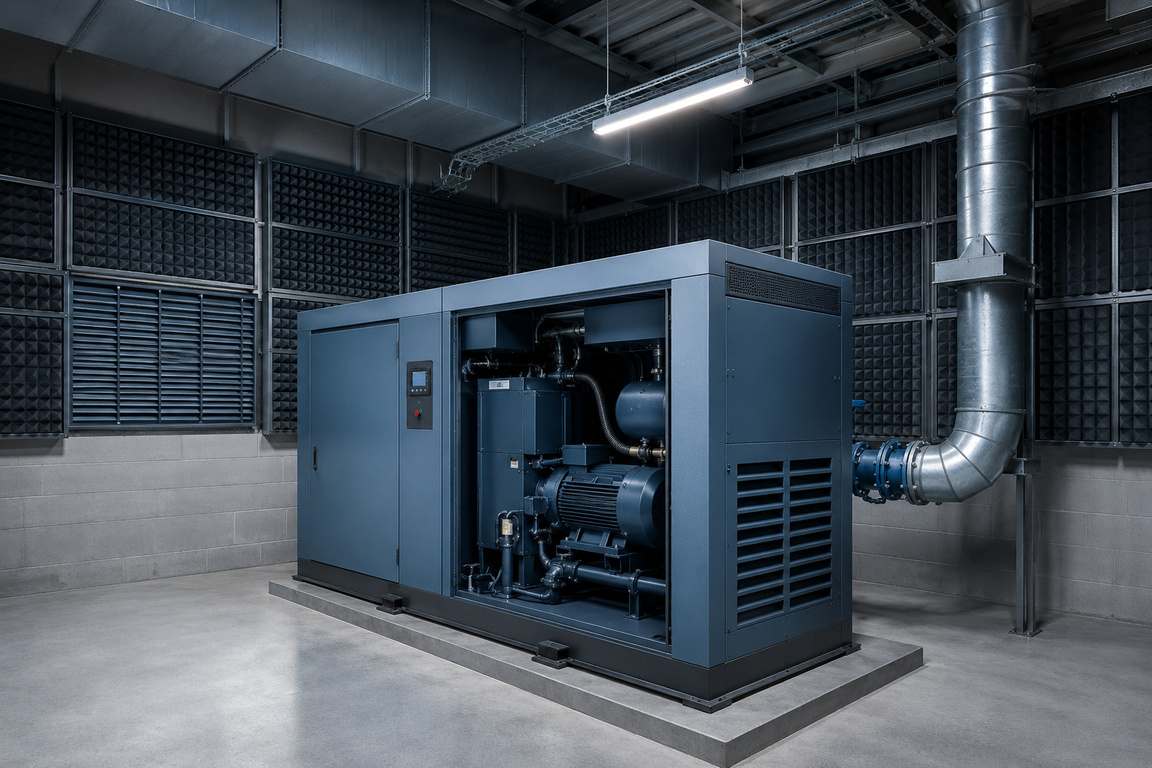

Шумоизоляция компрессорной как помещения строится на двух принципах: изоляция (плотные тяжёлые ограждения, отсутствие щелей, уплотнённые двери) и поглощение (звукопоглощающая облицовка стен и потолка, которая гасит отражения и снижает гулкость на 3–6 дБ(А)). Отдельного внимания требует тракт всасывания и охлаждающий вентилятор — именно они часто остаются доминирующим источником. Глушитель на воздухозаборе и шумоглушащие жалюзи на вентиляционных проёмах закрывают эту брешь. В таблице ниже сведены типичные эффекты основных мер.
| Мера снижения шума | Типичный эффект, дБ(А) |
|---|---|
| Вынос в отдельное помещение за капитальную стену | −15…−25 |
| Звукоизолирующий кожух установки | −10…−20 |
| Виброопоры и гибкие вставки в трубопроводах | −3…−8 |
| Звукопоглощающая облицовка стен и потолка | −3…−6 |
| Глушители на всасывании и вентиляционных проёмах | −5…−10 |
«Предельно допустимый уровень звука на постоянных рабочих местах для широкополосного постоянного шума составляет 80 дБ(А)».
ГОСТ 12.1.003 «Шум. Общие требования безопасности» / СН 2.2.4/2.1.8.562-96
Часто задаваемые вопросы
Какой уровень шума у винтового компрессора в дБ(А)?
Типичный диапазон — 65–80 дБ(А) на расстоянии 1 м для машины в звукоизолирующем кожухе. Малые модели на 7,5–15 кВт тише (65–70 дБ(А)), крупные на 75–110 кВт громче (до 78–82 дБ(А)). Точная цифра указана в паспорте конкретной установки.
Какая норма шума на рабочем месте действует в России?
Предельно допустимый уровень — 80 дБ(А) для постоянного шума на постоянном рабочем месте по ГОСТ 12.1.003 и СН 2.2.4/2.1.8.562. Для помещений с точной или умственной работой нормативы жёстче — 50–60 дБ(А).
Почему два компрессора шумят не вдвое громче?
Децибел — логарифмическая шкала. Удвоение звуковой энергии добавляет лишь 3 дБ(А), поэтому два одинаковых компрессора по 75 дБ(А) дают суммарно около 78 дБ(А), а не 150.
Что эффективнее: кожух или отдельное помещение?
Отдельное помещение за капитальной стеной снижает шум на рабочих местах на 15–25 дБ(А) — сильнее любых накладных мер. Кожух (10–20 дБ(А)) незаменим, когда вынести машину некуда, и хорошо работает в связке с виброизоляцией.
Нужны ли средства защиты слуха рядом с компрессором?
Если фактический уровень на рабочем месте превышает 80 дБ(А), работодатель обязан обеспечить персонал СИЗ для органов слуха и при уровнях выше 85 дБ(А) провести дополнительные организационные мероприятия.
Итог: как уложиться в норму
Уровень шума винтового компрессора реально удержать в пределах нормы 80 дБ(А), если планировать акустику заранее: подобрать модель с подходящим паспортным уровнем, по возможности вынести её в отдельное помещение, поставить на виброопоры и не снимать штатный кожух. Комплекс этих мер снижает шум на 15–25 дБ(А) и приводит рабочие места в соответствие с ГОСТ 12.1.003 и СанПиН.
Чтобы подобрать установку с подходящими акустическими характеристиками под ваш цех, изучите каталог оборудования HAAIR и раздел промышленных компрессоров; для газовых задач полезен раздел винтовых компрессоров для природного газа. Нормативные значения уровней звука удобно сверить по тексту справочного материала о децибеле, а инженеры HAAIR помогут рассчитать ожидаемый уровень шума для вашего помещения.
